Densidades del oro: guía práctica (valores reales, medición y errores que evitar)
Qué es la densidad del oro y cómo se expresa
La densidad es la masa por unidad de volumen. En el día a día la verás como g/cm³ (gramos por centímetro cúbico) o kg/m³. El oro puro (24k) ronda los ~19,3 g/cm³, un valor muy alto comparado con la mayoría de metales usados en joyería. Para convertir unidades: 1 g/cm³ = 1.000 kg/m³. Así, ~19,3 g/cm³ ↔ ~19.300 kg/m³.
En mi mostrador suelo hacer una regla básica: a mayor pureza, mayor densidad en promedio. Pero ojo, aleaciones distintas (oro blanco/rosa/amarillo) pueden alterar la lectura. Por eso, la densidad no es una “prueba única de verdad”, sino un dato que combino con otras técnicas.
Conversión rápida g/cm³ ↔ kg/m³ (19,32 ↔ 19.320)
Oro 24k (aprox.): 19,32 g/cm³ ⇄ 19.320 kg/m³
Truco mental: mueve la coma tres posiciones para pasar de g/cm³ a kg/m³.
Cuánto pesa 1 cm³ y 1 m³ de oro
1 cm³ de oro (un cubito de 1×1×1 cm) pesa ~19,3 g.
1 m³ (un cubo de 1 metro de lado) pesa ~19.320 kg (unas 19,3 toneladas).
Inserción de experiencia #1: Cuando entra un cliente con una pieza muy compacta pero “sorprendentemente ligera” para su volumen, en mi experiencia ya sospecho de aleación pobre o de huecos internos; la densidad cantará esa diferencia.
Densidad del oro puro vs aleaciones por quilates
La pureza del oro en joyería se expresa en quilates:
24k: prácticamente oro puro.
22k/21k: alto contenido en oro con pequeñas adiciones (p. ej., plata, cobre).
18k: 75% oro.
14k: 58,5% oro.
A medida que baja el porcentaje de oro y sube el de otros metales, la densidad disminuye de forma apreciable. Además, no todas las aleaciones pesan igual: el oro blanco (aleado con paladio, níquel u otros) puede comportarse distinto del amarillo (más cobre/plata) o del rosa (más cobre).
Más que memorizar números cerrados —que dependen de la receta exacta—, te recomiendo usar rangos orientativos y, sobre todo, medición real con densímetro/hidrostática. En piezas antiguas o artesanales, las variaciones de taller pueden ser grandes, y ahí es donde la práctica marca la diferencia.
Inserción de experiencia #2: En mi día a día veo 18k con densidades que “bailan” según el color. El amarillo clásico suele dar lecturas más altas que un blanco muy cargado de otros metales. Por eso nunca doy un veredicto solo con la etiqueta “18k”: mido, comparo y confirmo con XRF.
24k, 22k, 18k y 14k: rangos orientativos y por qué varían
24k: el punto de referencia (~19,3 g/cm³).
22k–21k: ligeramente más bajo por las adiciones.
18k: “zona media”; puede variar por color.
14k: sensiblemente inferior al oro puro.
Causas: tipo de metales añadidos, micro-porosidad, piezas huecas, soldaduras.
Oro amarillo, blanco y rosa: efecto de las aleaciones
Amarillo: mezcla clásica con plata/cobre → densidades relativamente altas.
Blanco: aleaciones con níquel/paladio → densidad y respuesta distintas.
Rosa: alto cobre → baja algo la densidad y cambia dureza/tono.
Inserción de experiencia #3: Cuando comparo dos anillos “18k” casi idénticos, si uno pesa menos de lo que su volumen sugiere, antes de dudar del quilataje reviso si está hueco o si lleva gran soldadura con material de aporte diferente.
Cómo medir la densidad del oro paso a paso (método hidrostático con balanza/densímetro)
El método hidrostático (Arquímedes) es fiable y asequible. Necesitas una balanza con kit de pesada en aire y en agua (o un densímetro que ya lo integra).
Paso a paso (joyería/moneda pequeña):
Calibra la balanza. Usa agua a ~20–25 °C (la densidad del agua varía con la temperatura).
Pesa en aire (masa seca). Anota m_aire.
Elimina residuos: limpia la pieza y sécala bien.
Sumerge la pieza suspendida en agua sin tocar el vaso. Evita burbujas (golpecitos suaves).
Pesa en agua. Anota m_agua (aparente).
Calcula densidad con la fórmula del equipo (los densímetros lo hacen automático).
Repite 2–3 veces y promedia.
Errores frecuentes (y cómo evitar):
Burbujas de aire en engastes o texturas → sacude, cepilla y repite.
Temperatura del agua sin controlar → usa siempre mismo rango.
Piezas huecas o con piedra → la medición no representa solo metal; mide pieza desmontada o usa otros métodos.
Cables/cadenas muy finas → atrapan aire; usa una jaula o malla y paciencia.
Inserción de experiencia #4: En tienda, si una moneda me da un valor “perfecto” pero la firma de densidad es sospechosamente demasiado perfecta, paso a XRF y a inspección visual de cantos/relieves; más de una vez eso me ha salvado de una falsificación muy fina.
Preparación, calibración y control de errores (burbujas, temperatura, piezas huecas)
Calibración diaria y superficie nivelada.
Secado entre repeticiones.
Registro de temperatura y notas (sobre todo en lotes).
Piezas huecas: no aceptes la lectura como “oro macizo”; etiqueta y trata como tal.
Ejemplos prácticos con joyas, monedas y pequeños lingotes
Anillos: ojo con engastes; si no se desmonta la piedra, la densidad es orientativa.
Monedas: suelen medir muy bien; complementa con diámetro/espesor.
Lingotitos: si el valor es “bonito” pero algo fuera, revisa recubrimientos y núcleos.
Combinar pruebas: XRF, espectrómetros portátiles y test de ácido

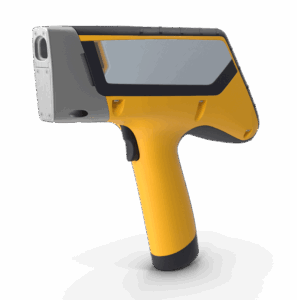

La densidad orienta; la composición la confirma un XRF (fluorescencia de rayos X). En el mostrador uso equipos de marcas como Thermo Scientific o Bruker y, en piezas dudosas, apoyo con espectrómetros portátiles y probadores electrónicos. El test de ácido sigue siendo útil, pero lo uso con criterio para no dañar piezas.
Cuándo usar cada prueba
Densidad primero: rápido y no destructivo.
XRF: para saber aleación y elementos (útil en oro blanco/rosa).
Probadores electrónicos: cribado adicional en joyería cotidiana.
Ácido: confirmación puntual; evita en piezas delicadas o con baño.
Cómo interpretar resultados
Densidad alta + XRF compatible → confianza alta.
Densidad “rara” + XRF extraño → sospecha de núcleo o baño.
Lecturas inconsistentes → repite y documenta; no tengas prisa.
Inserción de experiencia #5: He visto “18k” que el XRF cantaba como 17–18k por soldaduras; sin ese dato habría tasado peor. También me he ahorrado disgustos con cadenas que el densímetro marcaba bien pero el XRF detectó aleación fuera de norma.
Probadores electrónicos: límites y buenas prácticas
Son rápidos, ideales para cribado.
Sensibles a superficies: limpia antes.
Tómalos como indicadores, no como juez final.
Falsificaciones densas: el caso del tungsteno
El tungsteno es el gran “enemigo” porque su densidad es muy parecida a la del oro. Esto significa que un núcleo de tungsteno recubierto de oro puede superar una prueba de densidad básica.
En lingotes y a veces en monedas, el truco consiste en clavar las medidas “oficiales” de masa y volumen.
Cómo detectarlas mejor
Densidad + XRF: si la densidad cuadra pero el XRF da señales raras en profundidad, levanta ceja.
Ultrasonidos / conductividad (si dispones): pueden revelar núcleos.
Inspección física: cantos, superficies, peso al tacto con experiencia.
Imanes fuertes: el oro no es magnético; no es prueba definitiva, pero ayuda a descartar ciertas aleaciones.
Inserción de experiencia #6: He visto lingotes chapados que clavaban masa y medidas; solo cuando pasé a pruebas combinadas (XRF + examen de relieve y canto) salió la trampa. Con tungsteno, la densidad sola engaña.
Señales de alerta y protocolos de verificación en tienda
Documentación del fabricante y trazabilidad.
Mediciones redundantes: densidad + XRF + medidas físicas.
No te la juegues con piezas de alto valor sin protocolo doble.
Preguntas frecuentes sobre densidad del oro
¿La densidad del oro cambia con la temperatura?
Sí, como todos los materiales, pero en el rango ambiente el efecto es pequeño; lo importante es ser consistente (misma temperatura de referencia en tus mediciones).
¿Puedo diferenciar 18k vs 14k solo con densidad?
No con fiabilidad total. Las recetas de aleación hacen que haya solapamientos. Usa densidad + XRF o ácido para confirmar.
¿Por qué el tungsteno es tan problemático?
Porque su densidad es muy parecida a la del oro. Un núcleo de tungsteno con recubrimiento de oro puede “pasar” densidad si no combinas pruebas.
¿Cómo de precisa debe ser la balanza?
Para joyería, 0,01 g (o mejor) y kit de hidrostática. En piezas valiosas, repite y promedia.
Checklist de verificación rápida (mostrador)
Calibra balanza y nivel.
Limpia y seca la pieza.
Mide densidad (3 repeticiones).
Si cuadra, confirma con XRF.
Revisa medidas físicas (monedas/lingotes).
Observa cantos, soldaduras y huecos.
Documenta resultados y decisión.
Conclusión
La densidad es una herramienta potentísima para cribar y orientar la valoración del oro, pero brilla de verdad cuando la combinas con XRF, probadores electrónicos y, cuando toca, ácido. En piezas con aleaciones complejas o sospecha de tungsteno, duplicar pruebas es lo que separa un acierto de un error caro. En mi caso, medir con densímetro, confirmar con XRF (Thermo Scientific o Bruker) y revisar física y visualmente me ha dado el equilibrio perfecto entre velocidad y fiabilidad.
